Rollover Sensor ST RS 1224-10

Art.Nr.:
ST RS 1224-10
Preis auf Anfrage

Rollover Sensor Verpackung

Lieferumfang:

1. Neigungssensor mit Schalter
2. Anschlusskabel
3. Befestigungsplatte mit Neigungsfunktion
4. Gebrauchsanweisung inkl. Anschlussplan in Deutsch und Englisch.

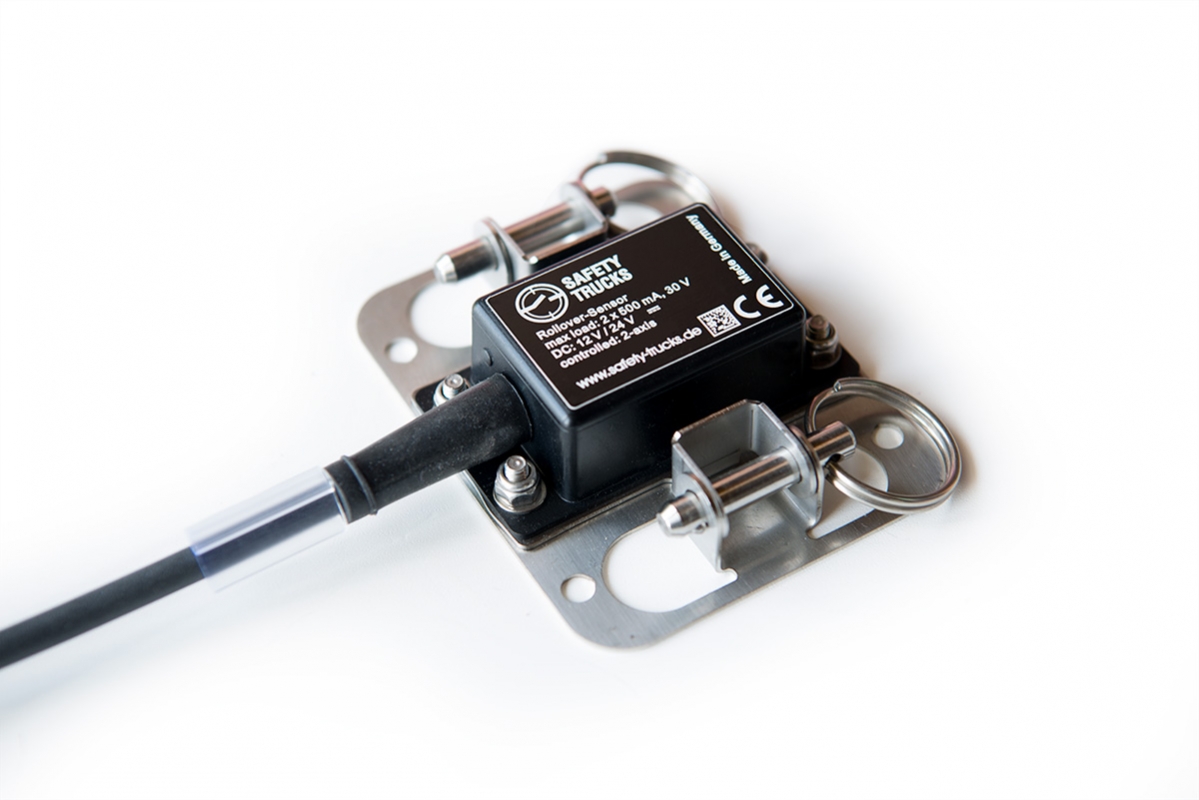

Der Neigungssensor wird mit Hilfe der Befestigungsplatte aus Edelstahl am Fahrzeug montiert. Um die Funktionalität des Neigungsschalters überprüfen zu können, verfügt die Befestigungsplatte über eine Kippfunktion, die nur durch manuelles Lösen der Splinte an der Platte ausgelöst wird. Während der Verwendung im Fahrzeug dürfen diese nicht gelöst sein.
Das enthaltene Anschlusskabel endet mit 8 einzelnen, farbigen Litzen, die entsprechend des Anschlussplans in der Gebrauchsanweisung an einem Relais angeschlossen werden müssen. Dieses schaltet dann per Schaltimpuls des Neigungssensors die Bordelektronik ab. Das Relais ist im Lieferumfang nicht enthalten, kann aber in Kürze bei safety-trucks.de bestellt werden.

Mit dem Erwerb unseres Sensors erhalten Sie auch Anspruch auf kostenfreie Lösungen in Bezug auf Spezifikationen und Umsetzung. Unsere Service Abteilung wird mit unserem KFZ-Elektroingenieur direkt mit Ihnen zusammenarbeiten, um individuelle Lösungen hinsichtlich Schaltdiagramme, Einbauvorschläge, Materialvorschläge, etc. zu erstellen.
User Manual (EN/DE)


Technical Data

Allgemeine Parameters: Ta = 25 °C
Mess-Achsenup to 2 axes
Messbereich X‑Achse±180°
Messbereich Y‑Achse±90°
Auflösung0.01°
Genauigkeit±0.3°
Temperaturkoeffizient (Nullpunkt)±0.01 °/K
Einstellbare Grenzfrequenz0.25 Hz; 0.5 Hz; 1 Hz; 2 Hz (andere Werte auf Anfrage)
Interne Abtastrate20 Hz
TotzeitVielfache des internen Abtastintervalls (50 ms), max. 30 s
Betriebstemperaturbereich-40 °C ... +75 °C
Merkmale
Interfacepotentialfrei, Öffner (NC) oder Schließer (NO) konfigurierbar
Elektrische Parameter
Versorgungsspannung8 V DC ... 28 V DC
Stromverbrauch3 mA ... 15 mA
Elektrische Parameter Schaltausgängetypicalmaximum
Ausgangsspannung -30 V
Ausgangsstrom -500 mA
EIN-Widerstand0.55 Ω2.00 Ω
Spannungsabfall460 mV530 mV
Mechanische Parameter
Verbindung0.2 m PUR-Kabel 8x 0.25 mm² mit 8-Pol-M12-Verbinder (männlich, A-kodiert)
SchutzartIP65/67¹
Schock-Überlebenmax. 5 000 g
Abmessungen68 mm x 36.5 mm x 21 mm
MasseApprox. 55 g
Verlässlichkeit nach EN ISO 13849-1²
MTTF385 years
MTTFd730 years
